Red-Black Tree

레드-블랙 트리(Red-Black Tree)는 균형 이진 탐색 트리이다. 복잡한 자료구조이지만 효율적이고 우수한 실행 시간을 보인다. 트리에 n개의 요소가 있을때 O(log n)의 시간복잡도로 탐색, 삽입, 제거를 할 수 있다.

이진 트리의 특수한 형태로 레드-블랙 트리는 각각의 자료를 노드에 저장한다.
노드는 최대 두 개의 자식 노드를 가질 수 있고, 자식 노드도 최대 두 개의 자식 노드를 가질 수 있어서 이런식으로 계속 연결된다.
어떤 노드에 자식 노드가 없다면 트리의 가장 자리에 있다고 하여 그 노드를 리프 노트라고 한다. 레드-블랙 트리의 리프 노드는 자료를 가지고 있지 않으며 비어 있다.
보통 이진 탐색 트리에서 노드들은 다음과 같은 관계를 가지고 있다. 자신이 가진 자료는 자신의 왼쪽에 있는 노드가 가진 자료보다 크거나 같고, 자신의 오른쪽에 있는 노드가 가진 자료보다 작거나 같다.

레드-블랙 트리는 각각의 노드가 Red 또는 Black인 색상 속성을 가지고 있는 이진 탐색 트리이다.
다음과 같은 조건을 충족해야 유효한 레드-블랙 트리라고 한다.

1. 노드는 Red 또는 Black이다.
2. 루트 노드는 Black이다.
3. 모든 리프 노드는 Black이다.
4. Red 노드의 자식 노드는 모두 Black이다.
5. 어떤 노드에서 시작하여 하위의 리프 노드에 도달하는 경로에 있는 Black 노드의 개수는 모두 같다.

이러한 조건을 만족하면 레드-블랙 트리이며 개략적으로 균형이 잡힌다. 최악의 경우에 시간복잡도가 트리의 높이에 따라 결정되기 때문에 보통의 이진 탐색 트리보다 효율적이라고 할 수 있다.
레드-블랙 트리의 특성을 만족하며 동작하기 위해서는 색 변환과 트리 회전이 필요하다. 삽입과 삭제가 복잡하게 동작하지만 복잡도는 여전히 O(log n)이다.

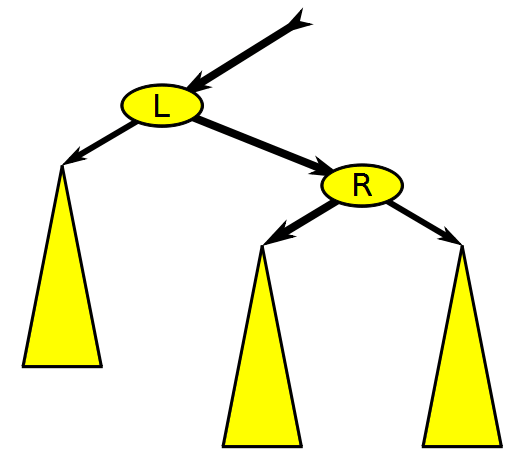

Rotation

레드-블랙 트리에서는 조건에 따라 노드의 구조를 회전하듯이 변경한다.
회전은 어떠한 노드를 기준으로 왼쪽 혹은 오른쪽으로 이루어진다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
#define LEFT	0
#define RIGHT	1

enum color_t { BLACK, RED };

struct RBnode {
	RBnode* 		parent;
	RBnode* 		child[2];
	enum color_t	color;
	int				key;
}

struct RBtree {
	RBnode*	root;
}

RBnode* RotateDirRoot(
    RBtree* T,  // red–black tree
    RBnode* P,  // root of subtree (may be the root of T)
    int dir)    // dir ∈ { LEFT, RIGHT }
{
   RBnode* G = P->parent;
   RBnode* S = P->child[1 - dir];
   RBnode* C;

   assert(S != NIL); // pointer to true node required
   C = S->child[dir];
   P->child[1 - dir] = C;
   if (C != NIL) {
      C->parent = P
   };
   S->child[  dir] = P;
   P->parent = S;
   S->parent = G;
   if (G != NULL)
      G->child[ P == G->right ? RIGHT : LEFT ] = S;
   else
      T->root = S;
   return S; // new root of subtree
}

#define RotateDir(N,dir) RotateDirRoot(T,N,dir)
#define RotateLeft(N)    RotateDirRoot(T,N,LEFT)
#define RotateRight(N)   RotateDirRoot(T,N,RIGHT)

Insertion

레드-블랙 트리의 삽입은 노드의 색상 속성을 Red로 정하며 시작한다. 단순 이진 탐색 트리에서 노드를 삽입하듯이 노드를 위치한다.
그리고 주위 노드와의 관계를 확인하는데 삼촌 노드(uncle node) 개념을 도입한다. 삼촌 노드는 부모 노드 옆에 있는 노드이다.
노드를 관계를 다음과 같이 명시하도록 한다. 삽입하는 노드는 N, N의 부모 노드를 P, P의 부모를 G, N의 삼촌 노드를 U로 나타내기로 한다.

Red인 P노드에 Red인 N노드가 삽입되면 “Red 노드의 자식 노드는 모두 Black이다”라는 조건을 위반한다.
이를 Double Red이라고 부르며 U노드의 색상에 따라서 해결방법이 달라진다.

1. U노드가 Red인 경우 : Recoloring
2. U노드가 Black인 경우 : Restructuring

Recoloring

Double Red인 상황에서 삼촌인 U노드가 Red라면 Recoloring을 한다.
P노드와 U노드를 Black으로 변경하고, 조부모인 G노드를 Red로 변경한다.
색상을 변경한 이후에 G노드를 확인해야 한다. 다음과 같이 두 가지 상황이 있을 수 있다.

1. G노드가 root인 경우 : G노드를 Black으로 변경
2. G노드로 인해 Double Red가 발생된 경우 : G노드의 상위 노드에 대하여 Recoloring 또는 Restructuring을 진행

두 번째 상황은 G노드의 부모 노드의 색상이 Red인 경우이다. Double Red가 발생되기 때문에 N노드을 삽입할 때 발생한 경우와 마찬가지로 처리하면 된다.

Restructuring

Double Red인 상황에서 삼촌인 U노드가 Black이라면 Restructuring을 한다.
다음에 나오는 방향은 U노드가 G노드의 왼쪽 자식이라고 가정한 경우이다. 만약에 오른쪽 자식이라면 방향을 반전시켜야 한다.

Restructuring은 부모인 P노드의 어느 쪽에 N노드가 연결되어 있는지에 따라서 달라진다.

1. N노드가 P노드의 왼쪽인 경우 : P노드 회전 후 G노드 회전
2. N노드가 P노드의 오른쪽인 경우 : G노드 회전

P노드 회전

P노드는 N노드의 오른쪽으로 이동하고, N노드는 기존 P노드의 위치로 이동하여 시계 방향으로 회전하듯이 위치가 변경된다.

1. P노드를 N노드의 오른쪽 자식으로 연결
2. 만약에 기존 N노드의 오른쪽에 자식이 있었다면 P노드의 왼쪽에 연결
3. N노드를 P노드가 연결되어 있던 G노드의 오른쪽에 연결

위의 과정을 마치면 G노드 회전을 해야하는 조건이 만들어지므로 다시 한번 회전시킨다.

G노드 회전

G노드는 U노드의 위치로 이동하고, P노드는 기존 G노드의 위치로 이동하여 반시계 방향으로 회전하듯이 위치가 변경된다.

1. G노드를 P노드의 왼쪽 자식으로 연결
2. 기존 P노드의 왼쪽 자식은 G노드의 오른쪽 자식으로 연결
3. 노드의 색상을 변경한다. G노드는 Red, P노드는 Black

Deletion

레드-블랙 트리의 삭제는 기본적으로 이진 탐색 트리의 삭제를 기반한다.
이진 탐색 트리와 같이 노드를 삭제한 후에 레드-블랙 트리의 규칙을 복원하는 과정이 필요할 수 있다.
삭제되는 노드의 색상이 Red라면 아무 문제가 없지만 Black이라면 레드-블랙 트리 규칙에서 벗어나기 때문이다. 삭제하려는 노드를 M, 자리를 대체하는 노드를 C, 삭제하려는 노드의 형제를 S라고 나타내기로 한다.
Black노드를 제거하여 규칙에서 벗어나는 상황은 다음과 같다.

1. C가 Red인 경우 : C의 색상을 Black으로 변경
2. C가 Black인 경우 : Double Black 처리

C가 Black이라면 레드-블랙 트리의 다섯번째 조건를 위반하기 때문에 구조를 변경하여 조건을 충족시켜야 한다.
삭제하려는 노드의 형제인 S의 왼쪽 자식을 SL, 오른쪽 자식을 SR이라고 나타내기로 하며, C가 S의 왼쪽에 있다고 가정한다.
다음과 같이 상황에 따라서 Double Black를 해결하는 방법이 다르다. 또한, 밸런스를 복구하는 작업은 루트에 도달하기 전까지 계속될 수 있다.

1. S가 Red인 경우

1
2
3
4
5
if (s.color == RED)
    s.color = BLACK
    c.p.color = RED
    left_rotate(c.p)
    s = c.p.right

1. S가 Black이고, SL, SR이 모두 Black인 경우

1
2
3
if (s.left.color == BLACK && s.right.color == BLACK)
    s.color = RED
    c = c.p

1. S가 Black이고, SL은 Red, SR은 Black인 경우

1
2
3
4
5
if (s.right.color == BLACK)
    s.left.color = BLACK
    s.color = RED
    right_rotate(s)
    s = c.p.right

1. S가 Black이고, SR이 Red인 경우

1
2
3
4
5
s.color = c.p.color
c.p.color = BLACK
s.right.color = BLACK
left_rotate(c.p)
c = root

참조 - https://www.youtube.com/watch?v=iw8N1_keEWA&list=RDCMUCzDJwLWoYCUQowF_nG3m5OQ&index=17
