2D 직선
픽셀로 이루어진 화면에 직선을 그리기 위한 알고리즘이다. 만약에 직선을 그린다면 연속된 픽셀이 끊기지 않고 최대한 직선에 가깝게 표현되어야 한다. 픽셀의 중심이 좌표의 정수 부분이 된다.
DDA 알고리즘 (Digital Differential Analyzer Algorithm)
DDA 알고리즘은 양 끝점이 주어졌을 때 화면 위 직선을 그릴 수 있는 알고리즘이다.
선의 양끝 점인 $(X_a, Y_a)$, $(X_b, Y_b)$에서 다음과 같은 공식을 구하게 된다.
\[y = mx + c \\ m = \frac{y_b - y_a}{x_b - x_a} = \frac{\Delta x}{\Delta y}\]- 기울기 $m$이 $0 <= m <= 1$ 인 경우에는 $x$를 1씩 증가시킬 때 $y$는 기울기 값인 $m$만큼 증가한다.
- 기울기 $m$이 1보다 큰 경우에 $x$를 1씩 증가시키면 $y$가 증가하는 $m$ 값이 1보다 크므로 픽셀의 사이가 멀어져 끊어진다. 따라서 $m$이 1보다 큰 경우에는 $x$를 증가시키지 않고 $y$를 1씩 증가시킨다.
이러한 원칙을 적용하여 다음과 같이 공식을 유도할 수 있다.
1. 초기화
\(\Delta x = x_b - x_a\)
$\Delta y = y_b - y_a$
$m = \frac{\Delta y}{\Delta x}$
$x_1 = x_a$
$y_1 = y_a$
2. 연산
- $m$이 $0 <= m <= 1$인 경우, 매번 $K + 1$번째 점 $(1 \leq k \leq \Delta x)$ 에서
$x_{K+1} = x_k + 1$
$y_{K+1} = y_k + m$
$y_{K+1}\ ‘s\ raster\ coordinate = Round(y_{k+1})$
- $m$이 $-1 \geq m \ , \ m \geq 1$인 경우
$y_{K+1} = y_k + 1$
$x_{K+1} = x_k + 1/m$
$x_{K+1}\ ‘s\ raster\ coordinate = Round(x_{k+1})$
DDA 알고리즘은 증가하는 방향에 따라서 더하거나 빼서 알맞게 조정해서 사용할 수 있다. 하지만 소수점 계산을 해야하기 때문에 부담이 된다. 또한 매번 좌표를 구할 때마다 기울기 $m$ 또는 $1/m$을 더해서 반올림을 하기 때문에 오차가 누적되는 단점이 있다.
브레젠헴 알고리즘 (Bresenham’s Algorithm)
소수점 연산이 필요한 DDA 알고리즘의 단점을 브레젠헴 알고리즘으로 해결할 수 있다. 이 알고리즘에서는 소수점 계산없이 정수의 더하기 연산화 시프트 연산으로 처리되므로 더욱 빠르다. 이 알고리즘의 기본 개념은 다음과 같다.
$y = mx + c$ 선에서 $m$이 $0 <= m <= 1$이라고 가정하면 선을 구성하고 있는 어느 한 점의 다음 점은 반드시 오른쪽 또는 오른쪽 바로 위의 점이 된다.

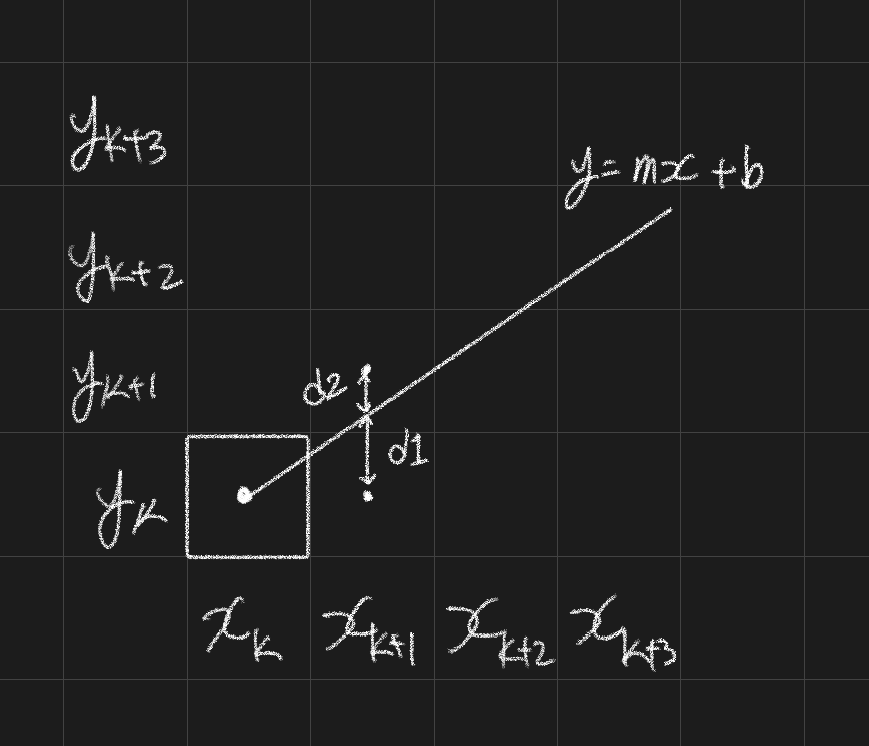

위의 그림에서 보듯이 k번째 점인 $(x_k, y_k)$의 다음 점 $(x_{k+1}, y_{k+1})$은 $(x_{k} + 1, y_{k+1})$ 이거나 $(x_{k}+1, y_{k}+1)$ 이다.
이때 어느 점인지 판별하는 방법은 원래의 선과 K+1번째 점과의 차를 구하여 결정한다. $d1$과 $d2$ 값을 구하고, 차이값을 빼는 판별식은 다음과 같다.
$d_1 - d_2$
$= {m(x_k + 1) + c - y_k} - {y_k + 1 - m(x_k + 1) - c}$
$= 2m(x + 1) - 2y_k + 2c - 1$
그리고 기울기 $m$의 값은 $m = \frac{\Delta y}{\Delta x}$이므로 양변에 $\Delta x$를 곱하여 다음과 같은 식을 만든다.
$(d_1 - d_2) \Delta x = P_{k+1}$
이를 판별식에 적용하면 다음과 같다.
$P_{k+1}$
$= 2 \Delta y (x_k + 1) + \Delta x (-2y_k + 2_c - 1)$
$= 2 \Delta yx_k - 2 \Delta xy_k + 2 \Delta y + \Delta x(2_c - 1)$
이 식에서 $P_{k+1}$에 $P_k$를 대입하면 $P_{k+1}$과 $P_k$의 관계식을 구할 수 있다.
$P_k = 2 \Delta yx_{k-1} - 2 \Delta xy_{k-1} + 2 \Delta y + \Delta x (2c - 1)$
$P_{k+1} - P_k = 2 \Delta y(x_k - x_{k-1}) - 2 \Delta x(y_k - y_{k-1})$
$P_{k+1} = P_k + 2 \Delta y - 2 \Delta x (y_k - y_{k-1})$
그리고 $(y_k - y_{k-1})$ 는 1또는 0이므로 다음과 같은 식을 2개 얻을 수 있다.
$P_{k+1} = P_k + 2(\Delta y - \Delta x)$
$P_{k+1} = P_k + 2 \Delta y$
여기서 $2(\Delta y - \Delta x)$를 C1으로 하고, $2 \Delta y$를 C2로 하게 된다.
선의 시작점은 $(x_a, y_a)$이므로 $P_{k+1}$의 공식으로부터 초기값 $P_1$을 다음과 같이 구한다.
$P_1$
$= 2 \Delta yx_a - 2 \Delta xy_a + 2 \Delta y + \Delta x(2c - 1)$
$= 2 \Delta yx_a - 2 \Delta x(mx_a + c) + 2 \Delta y + \Delta x (2c - 1)$
$= 2 \Delta yx_a - 2(\Delta yx_a + \Delta xc) + 2 \Delta y + \Delta x (2c - 1)$
$= 2 \Delta y - \Delta x$
이 식에서 초기값 $P1$을 알면 $P2$를 구할 수 있고, $P_{k+1}$은 $P_k$를 통해서 구할 수 있다.
따라서 정리하게 되면 브레젠헴 선그리기 알고리즘은 다음과 같다. (기울기를 $0 \leq |m| \leq 1$로 가정)
1. 초기화
시작점의 좌표를 $(x_1, y_1)$로 하고 계산한다.
$C1 = 2(\Delta y - \Delta x)$
$C2 = 2 \Delta y$
$P_1 = 2 \Delta y - \Delta x$
2. 연산
$d_1 - d_2$의 판별식에서 $P_k$ 값에 따라 다음 점의 위치를 아래와 같이 구할 수 있다. ( $1 \leq k \leq \Delta x$ )
$P_k \lt 0$ 이라면 다음 픽셀 점은 $(x_k + 1\ , y_k)$ 이며, $P_{k+1} = P_k + C_1$ 이다.
$P_k \geq 0$ 이라면 다음 픽셀 점은 $(x_k + 1\ , y_k + 1)$ 이며, $P_{k+1} = P_k + C_2$ 이다.
